TRATAMENTO PRELIMINAR > DESARENADORES

CAIXA DE AREIA TIPO PONTE ROLANTE COM AIR LIFT - TANQUES RETANGULARES

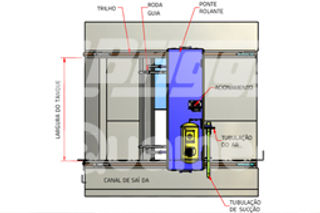

caixa de areia tipo ponte rolante com air lift para tanques retangulares é constituída por um tubo de sucção para o material sedimentado, suportado por estrutura em viga contínua, até larguras de tanque de 10 m, ou estrutura treliçada para larguras acima

de 10 m.


O funcionamento retilíneo da ponte faz com que a areia decantada seja conduzida à canaleta de descarga, através da injeção de ar no fundo do tanque (condução de sólidos por air lift).


A baixa e uniforme velocidade (2 m/min) do tubo de sucção ao longo do fundo do tanque resulta numa efetiva remoção da areia.


O equipamento é dotado de controles automáticos ou manuais para proporcionar um funcionamento contínuo ou intermitente.



  • Ciclo de operação: No início de cada ciclo a ponte é posicionada na extremidade posterior do tanque onde o braço raspador de Superfície está na posição "baixa", no tanque e inicia-se o movimento. A ponte ao chegar na extremidade anterior do tanque, automaticamente estaciona e inicia-se o mecanismo de levantamento do braço e retorna com o braço recolhido até a outra extremidade, onde inicia-se novamente o ciclo. Os controles de parada e movimentação da ponte e do braço são feitos por chaves fim de curso.



  • Ponte: A estrutura é do tipo viga contínua ou treliçada, fabricada com chapas e perfis estruturais em aço carbono. As extremidades da ponte comportam rodas tipo ferroviárias as quais caminham sobre trilhos. A ponte terá passadiço dotado de piso anti-derrapante e guarda corpo em toda a sua extensão.

  • Sistema Air Lift: A ponte será dotada de um tubo de sucção de areia fixado na parte inferior da estrutura e um tubo de injeção de ar, interno ao tubo de sucção, para a alimentação de ar no fundo do tanque. Um soprador de ar tipo Roots é instalado na ponte para o fornecimento de ar. O material sedimentado é conduzido pela tubulação de sucção até a canaleta de descarga localizada na lateral do tanque.

  • Acionamentos: O acionamento localiza-se em uma das extremidades da ponte e é constituído por motorredutor com freio eletromagnético. O redutor de velocidade é do tipo de engrenagens helicoidais, eixos paralelos e possui eixo de saída oco montado no eixo das rodas motrizes. O raspador é acionado por motorredutor tipo engrenagens helicoidais, montado diretamente no eixo de translação, que transmitem às rodas tipo ferroviárias o movimento de translação. O braço raspador de superfície também            é acionado por mecanismo automático de contra-peso e permite a retirada  do material sobrenadante.

  • Alimentação elétrica e controles: A alimentação elétrica e de controles é do tipo barramento blindado.


Aplicações

  • Remoção de areia/sólidos finos abrasivos em ETEs (Estações de Tratamento de Esgoto) e ETARs (Estações de Tratamento de Água de Reúso)

TAGS: Equipamentos para ETAs, Equipamentos para ETEs, Equipamentos para Estações de Tratamento de Água, Equipamentos para Estações de Tratamento de Esgoto, Equipamentos para tratamento de água, Equipamentos para tratamento de efluentes, Equipamentos para saneamento
